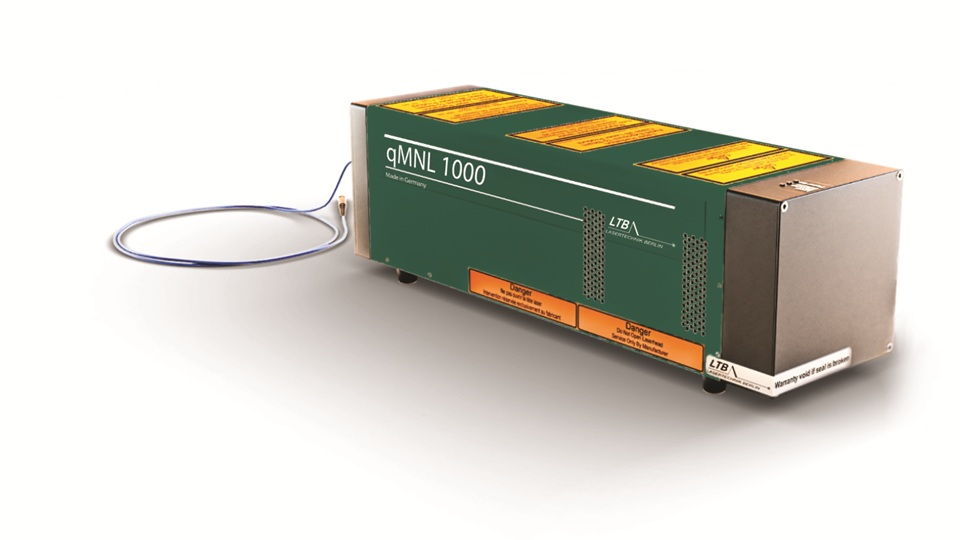

qMNL 1000 – DPSS Laser
Der qMNL 1000 ist unsere neueste Innovation – eine kompakte, zuverlässige und kostengünstige UV-Laserquelle, die sich perfekt für Bio-Reader-Systeme und MALDI MS eignet. Mit Pulsenergien von bis zu 250 µJ und Repetitionsraten von bis zu 1000 Hz bietet er hohe Leistung bei geringem Platzbedarf.
- Wellenlänge 336 nm oder 355nm
- Aktive Güteschaltung
- Integrierter Laser-Controller
- Einfacher Ersatz für MNL-Laserserie
- Anwendung in Bioreadern
- Alternative für Stickstofflaser und Blitzlampen
Aufbau
Der DPSS-Laser qMNL 1000 ist bekannt für seine lange Lebensdauer, den minimalen Energieabfall und die hohe zeitliche Präzision. Diese Vorteile sind das Ergebnis einzigartiger Konstruktionsmerkmale, die normalerweise in dieser kompakten Laserklasse nicht zu finden sind:
- Aktiver Q-Switch
- Fortschrittliches Pump-Design
- Integrierter Lasercontroller
Der integrierte Lasercontroller ermöglicht eine Vielzahl von Voreinstellungen und Konfigurationen, die eine einfache Anpassung an verschiedene Anwendungen ermöglichen.
Die Firmware bietet volle Kontrolle über alle Laserfunktionen und -parameter über eine PC-Schnittstelle.
Alle Trigger-Eingänge und -Ausgänge werden von der Trigger-Management-Einheit des Systems verwaltet und überwacht.
Der luftgekühlte Laser wird mit einer niedrigen Versorgungsspannung von 24 V DC betrieben, was eine sichere und einfache Integration gewährleistet.
Der qMNL 1000 stellt die nächste Generation in seiner Klasse dar. Mit seiner Wellenlängenoption von 336 nm ist er perfekt auf das Absorptionsspektrum der gängigen CHCA- und CHB-Matrizes abgestimmt und damit die ideale Wahl für fortschrittliche MALDI Anwendungen.
Die Zertifizierung ist aktuell in Arbeit.
Spezifikationen
| Basisaustattung | Pulsfolgefrequenz bis 1000 Hz |
| Auch als niedrigdivergente Version erhältlich | |
| Integrierter Laser-Controller | |
| Trigger Management | |
| Laserpulszähler, Kalibrierung, Logbuchfunktion | |
| Serielles Busprotokoll, DLL Interface | |
| Schnittstellenwandler RS 232 zu optisch | |
| Optionen | Betrieb auch ohne PC möglich |
| Integrierbarer Energiemonitor | |
| Integrierbarer Abschwächer | |
| Trigger Output | |
| Optional integrierte Faserkopplung | |
| Laser kann mit einer Faser (200 – 1.000 μm) ausgestattet werden |
Modelle
|
Allgemein
|
qMNL 1000 | |||
|---|---|---|---|---|
| qMNL 1000-336 | qMNL 1000-355 | |||
| Wellenlänge | nm | 335.5 | 355 | |
| Pulsenergie | µJ | ≥ 100 | ≥ 250 | |
| Folgefrequenz | Hz | 1000 | ||
| Pulshalbwertsbreite FWHM, typ. | ns | 3.5 | ||
| Puls-zu-Puls Stabilität | % | ≤ 3 | ||
| Strahlabmessungen typ. | mm | ≥2 (oder fasergekoppelt) | ||
| Laserklassifizierung | 4 | |||
|
Elektrische Anschlussbedingungen |
qMNL 1000 | |
|---|---|---|
| Spannungsversorgung | V DC | 24 |
| Maximale / Mittlere Leistungsaufnahme | VA | 120/55 |
|
Betriebsbedingungen |
||
| Betriebstemperatur | °C | +15…+38 |
| Lagertemperatur | °C | -10…+60 |
| Max. rel. Luftfeuchte (nicht betauend) | % | 85 |
| Luftdruck | mbar | 750 – 1.300 |
| Laserabmessungen | mm | 289 x 95 x 95 |
| Gewicht | kg | 4 |
| Netzteilabmessungen (L x B x H) | mm | 167 x 67 x 35 |
| Gewicht des Netzteiles | kg | 0,6 |
Technische Änderungen ohne Vorankündigung vorbehalten
Anwendungen
- OEM-Laserquelle
- LIF
- FRET
- MALDI-TOF MS
- MALDI Imaging
- Ionenfallen MS
- UV-Mikroskopie
- µ-LIBS
- Pumpen von Farbstofflasern
- Photoakustik
- Optoakustik
Zubehör
Faser
Multimode-Quarz-Fasern für Laser und Spektrometer Einkopplung
Joule Meter
Sehr kompaktes Energiemessgerät mit hoher Empfindlichkeit
