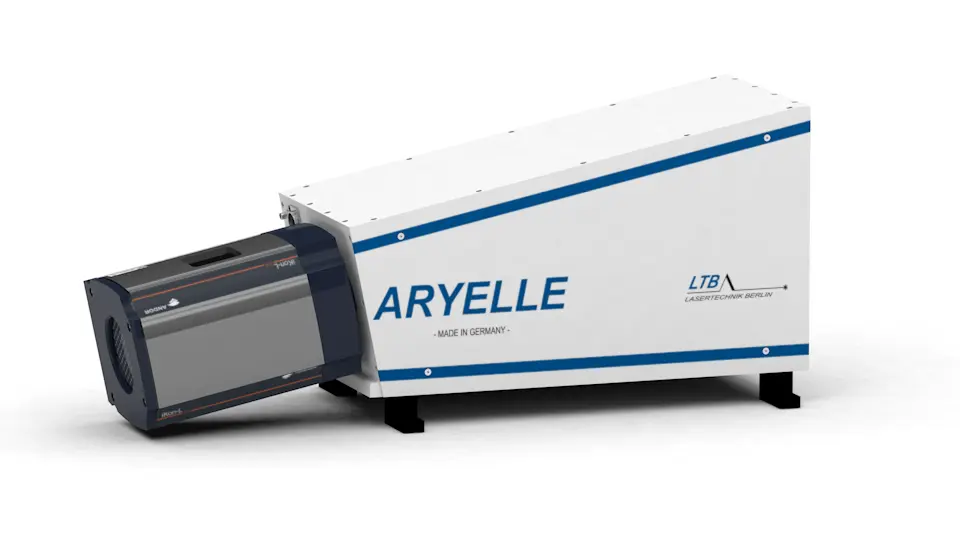

ARYELLE 400

Das Flaggschiff der ARYELLE Echelle-Spektrograph-Serie mit sehr hoher spektraler Auflösung im VUV oder UV-VIS-NIR Weitbereich bei einer Brennweite von 400 mm – für präzise Elementanalysen mit LIBS– und Raman-Spektroskopie.

Hochempfindlich mit großer Wellenlängenstabilität
Hohe spektrale Auflösung (9.000-45.000)
Großer simultan messbarer Wellenlängenbereich
Kombinierbar mit verschiedenen Detektoren (CCD, ICCD)
Hoher Lichtdurchsatz

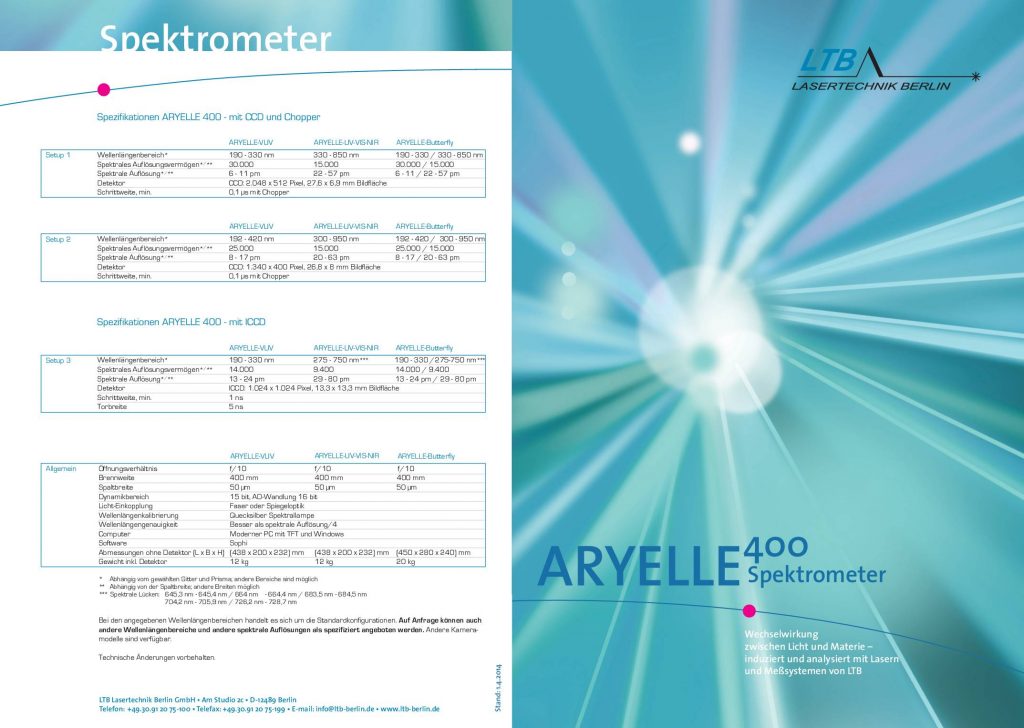

Datenblatt

Optisches Design Echelle-Spektrograph

Brennweite 400 mm

Öffnungsverhältnis f/10

Wellenlängenbereich, max. 190 - 1.100

Spektrales Auflösungsvermögen 45.000

Abmessungen ohne Detektor (L x B x H) 438 x 200 x 232 mm

Gewicht ohne Detektor 12 kg

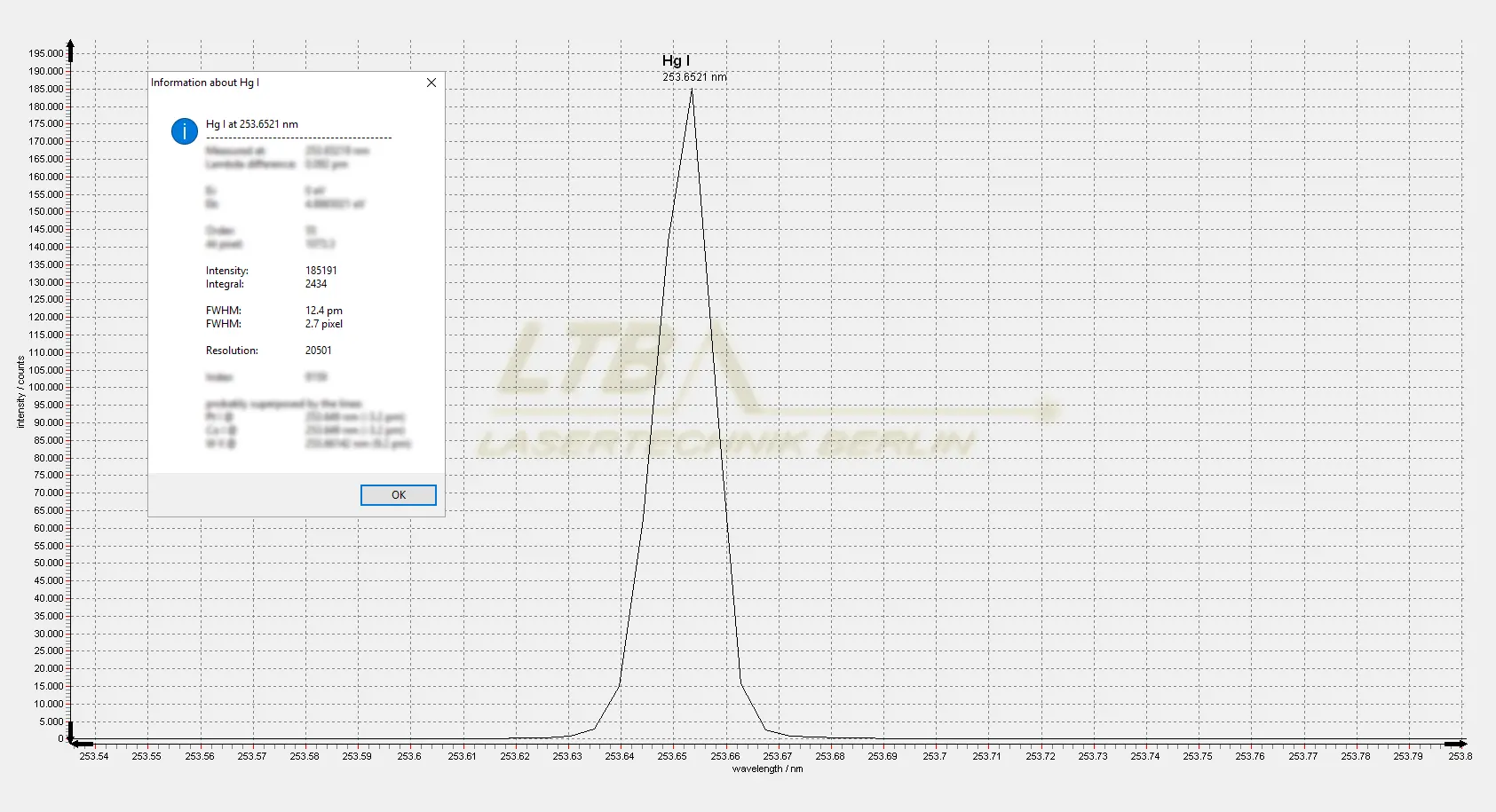

Das ARYELLE 400 ist mit einer Brennweite von 400 mm und einem Öffnungsverhältnis von f/10 das spektral hochauflösendste Weitbereichs-Spektrometer der ARraY echELLE Serie. Das patentierte optische Design bestehend aus Echelle-Gitter, Prisma, Abbildungsoptiken und Eingangspalt kann für den Wellenlängenbereich und die hohe spektrale Auflösung individuell angepasst werden. Zweidimensionale Echelle-Spektren können abhängig vom simultan detektierbaren Wellenlängenbereich in der Standardkonfiguration mit 50 µm Spaltbreite im VUV-Bereich (190-330 nm) mit einem spektralen Auflösungsvermögen von bis 30.000 oder mit bis zu 15.000 im UV-VIS-NIR-Bereich (330-850 nm) gemessen werden. Durch den optomechanischen Aufbau kann das ARYELLE 400 mit einer Vielzahl verschiedener CCD- und ICCD-Kameras kombiniert werden. Für die automatische Rekalibrierung der Wellenlängenskala werden eine Kalibrierlampe und ein interner Shutter verwendet.

Optisches Setup des Aryelle Spektrometers mit Echellegitter, Prisma und Detektor zur spektralen Analyse.

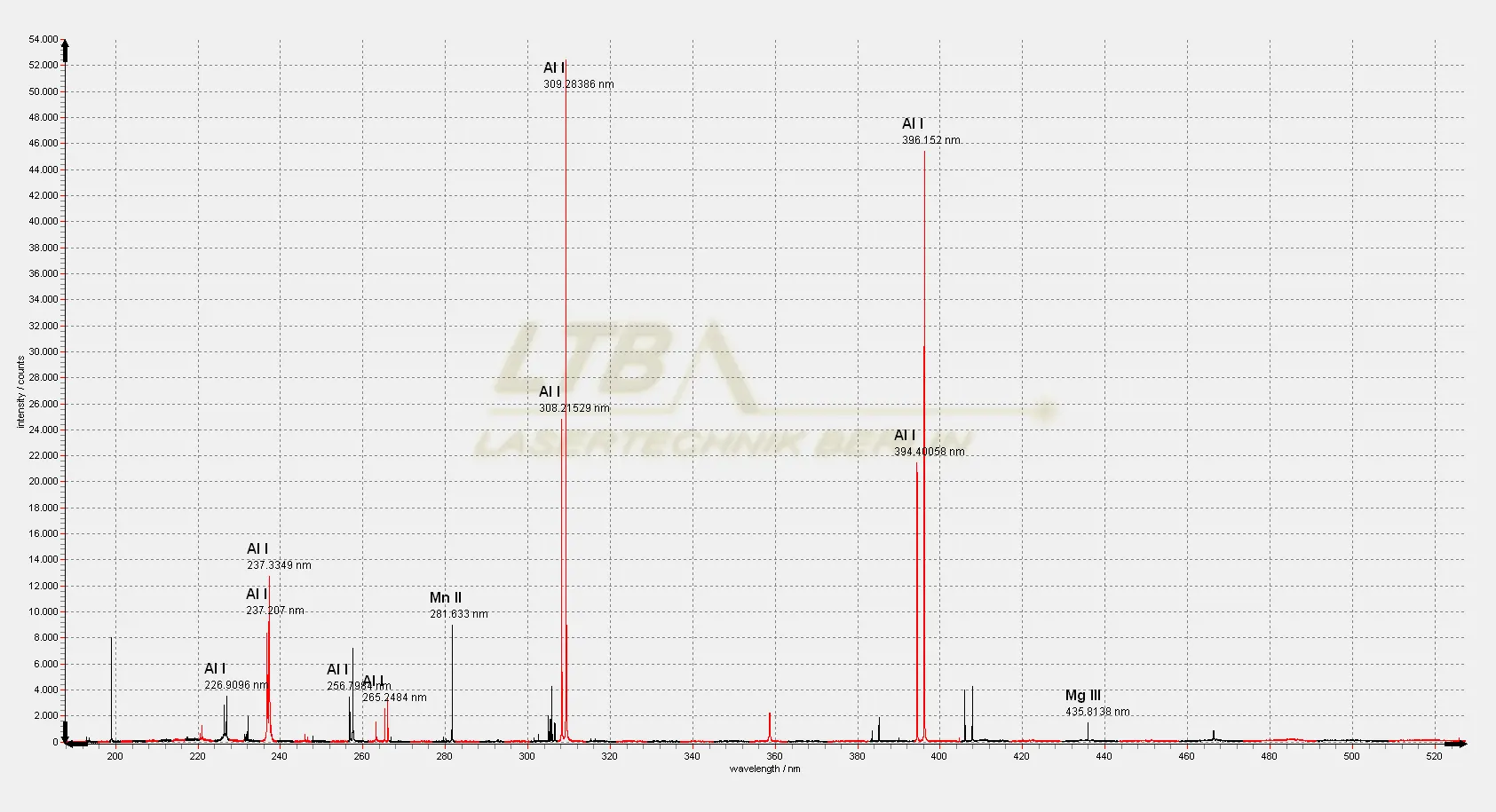

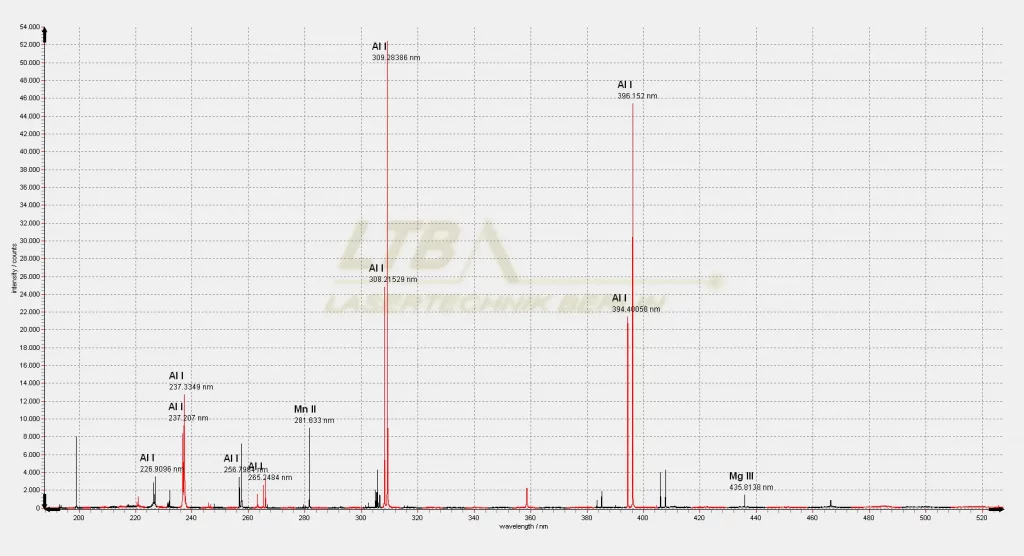

Mit der mitgelieferten Software Sophi werden sämtliche Funktionen der Spektrometer-Detektor-Einheit über eine intuitiv zu bedienende grafische Benutzeroberfläche mit integrierter Skriptsprache für automatisierte Messabläufe gesteuert. Optional kann die Bedienung durch eine LabVIEW Bibliothek erweitert werden. Qualitative Multi-Elementanalysen beruhen auf einer Spektraldatenbank basierten Auswertung des detektierten Spektrums. Für die algorithmusgestützte quantitative Analyse ist eine Kalibrierung mit Referenzmaterialien notwendig.

Spezifikationen

Optisches Design: Echelle-Spektrograph
Öffnungsverhältnis: f/10
Spaltbreite: 50 µm
Wellenlängenbereich, max.: 190 - 1.100
Spektrale Auflösung FWHM: 4 - 24 pm
Genauigkeit der Wellenlängenskala: spektrale Auflösung / 4
Abmessungen ohne Detektor (L x B x H): 438 x 200 x 232 mm
Gewicht ohne Detektor: 12 kg
Computer: PC inkl. TFT oder Laptop mit Microsoft Windows
Software: Sophi, LabVIEW Bibliothek optional
Dynamikbereich: 15 Bit, AD Wandlung 16 Bit
Lichteinkopplung: SMA-Fasereinkopplung
Wellenlängenkalibrierung: mit Kalibrierlampe
Detektor: CCD, ICCD, CMOS
Bildfläche: 28 x 28 mm²

Varianten

Setup	1	2	3	4	5	6
Detektor	CCD	CCD	CCD	CCD	ICCD	ICCD
Wellenlängenbereich¹	190-330 nm	330-850 nm	192-930 nm	250-900 nm	192-433 nm	425-750 nm
Spektrales Auflösungsvermögen (λ/delta λ)¹	30.000	15.000	15.000	45.000	14.000	20.000
Spektrale Auflösung^1,2	6-11 pm	22-57 pm	13-62 pm	5,6-20 pm	13-31 pm	21-37 pm
Detektorauflösung	2.048 x 512 px	2.048 x 512 px	2.048 x 2.048 px	2.048 x 2.048 px	1.024 x 1.024 px	1.024 x 1.024 px
Detektorbildfläche	27,6 x 6,9 mm²	27,6 x 6,9 mm²	27,6 x 27,6 mm²	27,6 x 27,6 mm²	13,3 x 13,3 mm²	13,3 x 13,3 mm²
Chopper	Ja	Ja	Ja	Ja	Nein	Nein
Schrittweite, min.	0,1 µs	0,1 µs	0,1 µs	0,1 µs	1 ns	1 ns
Torbreite	-	-	-	-	5 ns	5 ns
