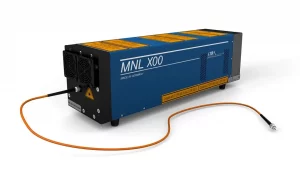

Der MNL X00 ist als gepulster UV-Laser die ideale Lichtquelle für Bioreader-Systeme und MALDI-TOF-Imaging. Kompakt, zuverlässig und kostengünstig liefert er Pulsenergien von bis zu 110 µJ und Pulswiederholraten von bis zu 150 Hz (200 Hz) Anfrage.
Der Mini Nitrogen Laser MNL X00 zeichnet sich durch seine lange Lebensdauer, geringen Energieabfall und hohe zeitliche Präzision aus. Dies wird durch folgende patentierte Innovationen erreicht:
Bis zu 400 Mio. Laserpulse oder ein wartungsfreier Betrieb bis zu 4 Jahre werden garantiert. Ein integrierter Lasercontroller ermöglicht umfangreiche Voreinstellungen sowie eine einfache Anpassung an unterschiedliche Applikationen. Die Firmware bietet die Möglichkeit, die Laserfunktionen und -parameter per Schnittstelle zum PC einzustellen und zu kontrollieren. Alle Triggerein- und -ausgänge werden durch das Trigger-Management überwacht. Der Laser wird mit einer Kleinspannung von 24 V DC versorgt und ist luftgekühlt. Zum Lieferumfang gehört ein Weitbereichsnetzteil (90 – 260 V, 50 – 60 Hz).
Der MNL X00 ist weitgehend kompatibel zu auf dem Markt befindlichen Lasern dieser Klasse und besitzt für alle internationalen Märkte die notwendigen Zertifizierungen: CE, ETL-Report No. 05KFI005386 (UL, CSA, VDE, Semco), ROHS, FDA. Anpassungskits für den Einbau in MALDI-TOF-Massenspektrometer oder LIF-Systeme verschiedener Hersteller werden von LTB auf Wunsch angeboten.
| Wellenlänge | 337.1 nm |
|---|---|
| Spektrale Bandbreite | 0.1 nm |
| Garantierte Pulsenergie | ≥ 110 µJ |
| Typ. Pulsenergie @ Schussanzahl | 110 µJ @ Mio |
| Pulshalbwertsbreite FWHM, typ. | 3 ns |
| Pulsleistung, typ. | 37 kW |
| Max. Folgefrequenz | 150 Hz |
| Energiestabilität SD | ≤ 2 % |
| Strahlabmessungen, vertikal x horizontal, typ. | 3 x 4 mm |
| Divergenz, vertikal x horizontal 2 | ≤ 3,5 x ≤ 3 mrad |
| Fokusstabilität | < 15 µm |
| Strahlaustrittswinkel, vertikal x horizontal, typ. | 0,5 (± 0.2) x 0 ± 0.1 grad |
| Trigger In | optical or electrical (TTL) |
| Spannungsversorgung | 24 V DC |
|---|---|
| Stromaufnahme | 2.4 A |
| Betriebstemperatur | +15…+38 °C |
|---|---|
| Lagertemperatur | -10…+60 °C |
| Max. rel. Luftfeuchte | 85 % |
| Luftdruck | 750 – 1.300 mbar |
| Abmessungen | 335 x 95 x 95 mm |
| Gewicht | 3.5 kg |
| Netzteilabmessungen (L x B x H) | 180 x 80 x 50 mm |
| Gewicht des Netzteiles | 0.6 kg |
| Einheit | X06 | X12 | X15 | |
|---|---|---|---|---|
| Wellenlänge | nm | 337.1 | 337.1 | 337.1 |
| Spektrale Bandbreite | nm | 0.1 | 0.1 | 0.1 |
| Pulshalbwertsbreite FWHM, typ. | ns | 3 | 3 | 3 |
| Garantierte Schusszahl | Mio | 400 | 120 | 150 |
| Garantierte Pulsenergie | µJ | ≥ 110 | ≥ 70 | ≥ 60 |
| Pulsenergie, typ. @ Mio Schuss | µJ | 110@100 | 60@200 | 50@200 |
| Pulsleistung, typ. | kW | 37 | 23 | 20 |
| Folgefrequenz | Hz | 60 | 120 | 150 |
| Energiestabilität SD | % | ≤ 2 | ≤ 2 | ≤ 2 |
| Strahlabmessungen, vertikal x horizontal, typ. | mm | 3 x 4 | 3 x 4 | 3 x 4 |
| Divergenz, vertikal x horizontal | mrad | ≤ 3,5 x ≤ 3 | ≤ 3,5 x ≤ 3 | ≤ 3,5 x ≤ 3 |
| Fokusstabilität | µm | < 15 | < 15 | < 15 |
| Strahlaustrittswinkel, vertikal x horizontal, typ. | deg | 0,5 (± 0.2) x 0 ± 0.1 | 0,5 (± 0.2) x 0 ± 0.1 | 0,5 (± 0.2) x 0 ± 0.1 |
| Trigger In | optical or electrical (TTL) | optical or electrical (TTL) | optical or electrical (TTL) | |
| Jitter: ext. Trigger – Laserpuls | ns | ± 2,5 | ± 2,5 | ± 2,5 |
| Pulsverzögerung: ext. Trigger – Laserpuls | ns | 1.300 ± 10% | 1.300 ± 10% | 1.300 ± 10% |
| Sync Out (optional) | ||||
| Jitter: elektr. Trigger – Laserpuls | ns | < 0,2 | < 0,2 | < 0,2 |
| Warm-up Zeit | s | < 20 | < 20 | < 20 |
| Steuerung | automode or software (DLL) via integrated controller | automode or software (DLL) via integrated controller | automode or software (DLL) via integrated controller | |
| Garantie / Gewährleistung | 400 million pulses or 4 years | 120 million pulses or 2 years | 150 million pulses or 2 years | |
| Zertifizierungen | CE, ETL (ANSI/UL 61010-1, CAN/CSA C22.2#61010-1), FDA1 | CE, ETL (ANSI/UL 61010-1, CAN/CSA C22.2#61010-1), FDA1 | CE, ETL (ANSI/UL 61010-1, CAN/CSA C22.2#61010-1), FDA1 | |
| Laserklassifizierung | 3B / IIIb | 3B / IIIb | 3B / IIIb |
MNL X00 N₂ |

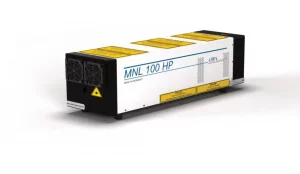

MNL 100 HP N₂ |
