ARYELLE 400 Butterfly Spektrometer

Der leistungsfähige Weitbereichs-Doppelspektrograph verfügt über zwei getrennte Spektralbereiche für die VUV- und UV-VIS-NIR-Bandbreite mit jeweils 400 mm Brennweite und einem gemeinsamen Detektor – für maximale Flexibilität bei der präzisen Elementanalyse mit LIBS– und Raman-Spektroskopie.

  • Zwei getrennte Spektralbereiche: VUV und UV-VIS-NIR
  • Spektral hochauflösend (9.000-50.000)
  • Großer simultan messbarer Wellenlängenbereich
  • Kombinierbar mit verschiedenen Detektoren (CCD, ICCD)
  • Hoher Lichtdurchsatz

Aufbau

Das ARYELLE Butterfly ist ein Echelle-Doppelspektrograph der ARraY echELLE-Serie der besonderen Art. Vereint in einem kompakten Gehäuse bilden zwei spektral getrennte ARYELLE 400 Spektrometer sequentiell zweidimensionale Echelle-Spektren auf einen gemeinsamen Detektor ab – eine kostengünstige Lösung für eine ausgesprochen große Weitbereichabdeckung mit sehr hohem spektralen Auflösungsvermögen. Dies ermöglicht maximale Variabilität bei der Messung des Spektrums im VUV und im UV-VIS-NIR-Bereich. Jedes der zwei Teilspektrometer des ARYELLE Butterfly verfügt dabei über ein Öffnungsverhältnis von f/10 sowie eine Brennweite von 400 mm. Beide Dispersionseinheiten bestehen jeweils aus Echelle-Gitter, Prisma, Abbildungsoptiken und Eingangspalt. Die simultan messbaren Wellenlängenbereiche und Auflösungen können somit individuell auf nahezu jede Applikation angepasst werden. Die gegebene Detektorfläche von 27 x 27 mm² ermöglicht die Kombination mit einer Vielzahl verschiedener CCD- und ICCD-Kameras.

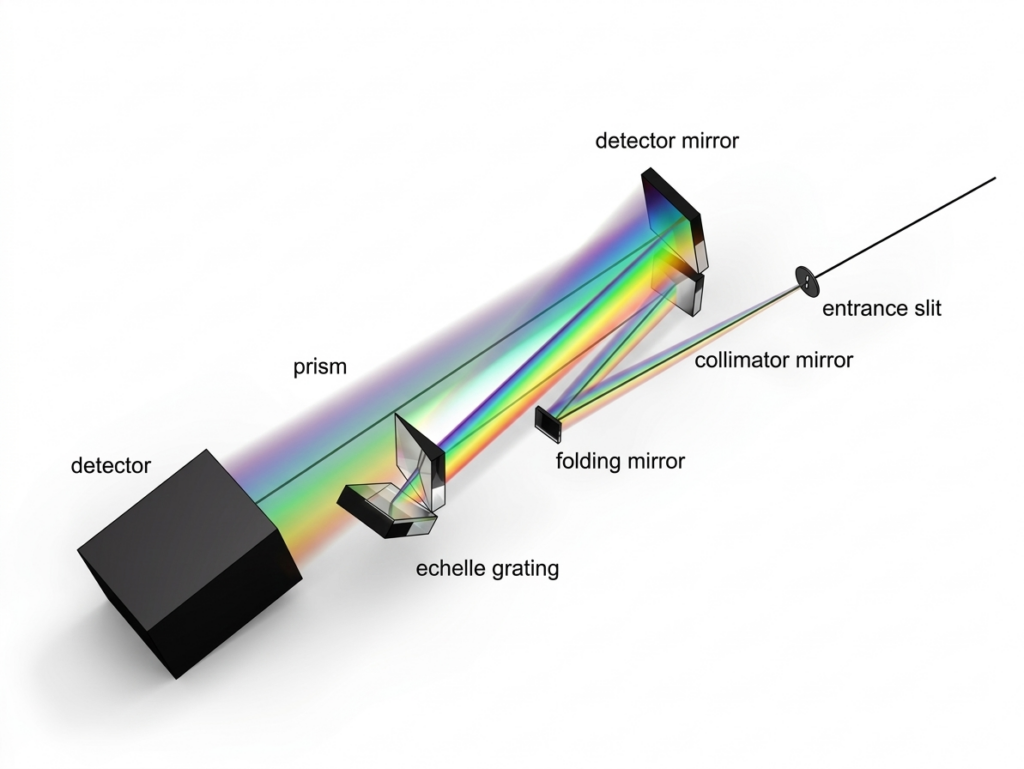

ARYELLE optisches Setup

Durch die Verwendung eines CaF2-Prismas und den Einsatz von Reflexionsoptiken mit Breitband-UV-Schichten werden chromatische Aberrationen vermieden. Die Einkopplung der Strahlung in das ARYELLE Butterfly-Spektrometer erfolgt über eine SMA-Faser für den UV-VIS-NIR-Bereich oder durch eine reine Reflexions-Transferoptik für den VUV-Bereich. Für die automatische Rekalibrierung der Wellenlängenskala stehen eine Quecksilberlampe und ein interner Shutter zur Verfügung.

Mit der mitgelieferten Software Sophi werden sämtliche Funktionen der Spektrometer-Detektor-Einheit über eine intuitiv zu bedienende grafische Benutzeroberfläche mit integrierter Skriptsprache für automatisierte Messabläufe gesteuert. Optional kann die Bedienung durch eine LabVIEW Bibliothek erweitert werden. Qualitative Multi-Elementanalysen beruhen auf einer Spektraldatenbank basierten Auswertung des detektierten Spektrums. Für die Algorithmen gestützte quantitative Analyse ist eine Kalibrierung mit Referenzmaterialien notwendig.

Spezifikationen

Optisches Design Echelle-Spektrograph
Öffnungsverhältnis f/10
Brennweite 400 mm
Spaltbreite 50 µm
Genauigkeit der Wellenlängenskala spektrale Auflösung / 4
Dynamikbereich 15 Bit, AD Wandlung 16 Bit
Lichteinkopplung Faser oder Spiegeloptik
Wellenlängenkalibrierung mit Quecksilberlampe
Computer PC inkl. TFT oder Laptop mit Microsoft Windows
Software Sophi, LabVIEW Bibliothek optional
Abmessungen ohne Detektor (L x B x H) (450 x 280 x 240) mm
Gewicht ohne Detektor 20 kg



Setup 1 2 3
Detektor CCD CCD ICCD
Wellenlängenbereich1 190-330 nm / 330-850 nm 190-405 nm / 400-930 nm 192-433 nm / 425-750 nm
Spektrales Auflösungsvermögen
λ/min. messbare FWHM1
30.000 / 15.000 45.000 / 37.500 14.000 / 20.000
Spektrale Auflösung1,2 6-11 pm / 22-57 pm 4,2-9 pm / 11-25 pm 13-31 / 21-37 pm
Detektorauflösung 2.048 x 512 px 2.048 x 2.048 px 1.024 x 1.024 px
Detektorbildfläche 27,6 x 6,9 mm² 27,6 x 27,6 mm² 13,3 x 13,3 mm²
Chopper ja ja nein
Schrittweite, min. 0,1 µs 0,1 µs 1 ns
Torbreite 5 ns



1 Abhängig vom gewähltem Gitter und Prisma; andere Bereiche möglich (ab 175 nm)
2 Abhängig von der Spaltbreite; andere Breiten möglich

Andere spektrale Auflösungen, Wellenlängenbereiche, CCD- und ICCD-Detektormodelle auf Anfrage möglich

Technische Änderungen ohne Vorankündigung vorbehalten

Spektren

ARYELLE 400 Butterfly Spektrum Hg UV RangeARYELLE Butterfly Spektrum Hg-Lampe UV-Bereich
ARYELLE 400 Butterfly Spektrum Hg VIS RangeARYELLE Butterfly Spektrum Hg-Lampe VIS-Bereich
ARYELLE 400 Butterfly Spektrum Hg UVARYELLE Butterfly Spektrum Hg-Lampe @ 253 nm UV-Bereich
ARYELLE 400 Butterfly Spektrum Hg VISARYELLE Butterfly Spektrum Hg-Lampe @ 435 nm VIS-Bereich
ARYELLE 400 Butterfly LIBS-Spektrum Cu UVARYELLE Butterfly LIBS-Spektrum Cu UV-Bereich
ARYELLE 400 Butterfly LIBS-Spektrum Cu VISARYELLE Butterfly LIBS-Spektrum Cu VIS-Bereich

Anwendungen


Publikationen

AUTOR TITEL JAHR
C. DE MORAIS et al Direct determination of Cu, Cr, and Ni in river sediments samples using double pulse laser-induced breakdown spectroscopy: Ecological risk and pollution level assessment 2022
N. RETHFELDT et al Detection of Rare Earth Elements in Minerals and Soils by Laser-Induced Breakdown Spectroscopy (LIBS) Using Interval PLS 2021
A. TALEB et al Echelle spectrometer calibration by means of laser plasma 2021
G. HULL et al Isotopic analysis and plasma diagnostics for lithium detection using combined laser ablation–tuneable diode laser absorption spectroscopy and laser-induced breakdown spectroscopy 2021
B. XUE et al High-throughput underwater elemental analysis by µJ-laser-induced breakdown spectroscopy at kHz repetition rates: part I, ultrasound-enhanced optical emission spectroscopy towards application perspectives 2020
D.S. VOGT et al CaCl and CaF emission in LIBS under simulated martian conditions 2020
J. JIA et al Effect of laser beam shaping on the determination of manganese and chromium elements in steel samples using laser-induced breakdown spectroscopy 2020
D. TASCHE et al In Situ Investigation of the Formation Kinematics of Plasma-Generated Silver Nanoparticles 2020
I. URBINA et al Study of binary lead-tin alloys using a new procedure based on calibration-free laser-induced breakdown spectroscopy 2020
Z. WANG et al Temporal evolution of OH density in a pulse-modulated surface microdischarge 2020
S. SCHRÖDER et al Effects of pulsed laser and plasma interaction on Fe, Ni, Ti and their oxides for LIBS Raman analysis in extraterrestrial environments 2019
